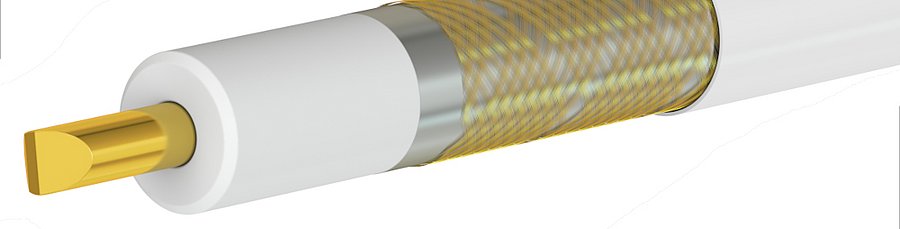

Koaxialkabel

Findet nur im Wintersemester statt

Grundlagen der Hochfrequenztechnik (GHF)

Studiengänge:

Pflichtveranstaltung für Bachelor EE IT, und im Modul Advanced Electrical Engineering I des Master EE, Wahlpflichtveranstaltung für Wirtschaftsingenieurwesen Elektrotechnik im Modul Wahlpflichtbereich Kommunikationssysteme

Lernergebnisse / Kompetenzen:

Empfohlen wird die erfolgreiche Teilnahme an den Modulen Mathematik A, B, Grundlagen der Elektrotechnik I,II und Signale und Systeme.

Die Studierenden besitzen die Kompetenz über Eigenschaften der Wellenausbreitung und das Verhalten von Hochfrequenzschaltkreisen mit konzentrierten und verteilten Bauelementen. Die Studierenden erwerbendie Fähigkeit der mathematischen Modellierung. Die Veranstaltung vermittelt grundlegende Kenntnisse der Hochfrequenztechnik.

Inhalte:

Leitungs-DGL, Lösungen (verlustlos, beliebig zeitabhängig, verlustbehaftet), Leitungsabschluß, VSWR, Leitungs-DGL, Modellierung HF-Schaltkreise, Smith-Chart, Reflexionsfaktor- und Impedanz-Transformation entlang verlustloser Leitungen, Bauformen und Eigenschaften von Leitungen für HF-Schaltkreisen, Mikrostreifenleitung, Skintiefe, S-Parameter (Zweitore, Passivität, Reziprozität, Anpassung)

Lernziel:

Sie lernen die Grundlagen der elektromagnetischen Wellenausbreitung in geführten Strukturen (Koaxialleitungen, Wellenleiter, etc.). Sie erlangen das grundlegende Verständnis von Vierpolen und die Fähigkeiten, Impedanzanpassungen zu entwerfen. Nach erfolgreichem Abschluss haben Sie gute Möglichkeiten, in den Bereichen: Hochfrequenzelektronik, drahtgebundene/drahtlose Kommunikation und Entwurf integrierter Schaltungen zu arbeiten.

Wo benötigen Sie diese Fähigkeiten in unseren Forschungsaktivitäten?

Veranstaltungsinformationen:

Alle aktuellen Ankündigungen und Downloads werden nur noch über die Lernplattform Moodle angeboten. Bitte melden Sie sich dort zu diesem Kurs selber an.

Montag:

10:00 - 12:00 Uhr

FZH 2

Mittwoch:

08:00 - 10:00 Uhr

FZH 2

Donnerstag:

14:00 - 16:00 Uhr

FZH 2

Umfang:

3V + 2Ü

Sprache:

Deutsch

Sprechstunde:

freitags von 14 - 15 Uhr

Beginn:

11.10.2021

Vortragende:

Prof. Pfeiffer / Dr. Hillger

Die Veranstaltung endet offiziell zwei Wochen vor Semesterende, um als Kurs mit 5 SWS zu gelten.
